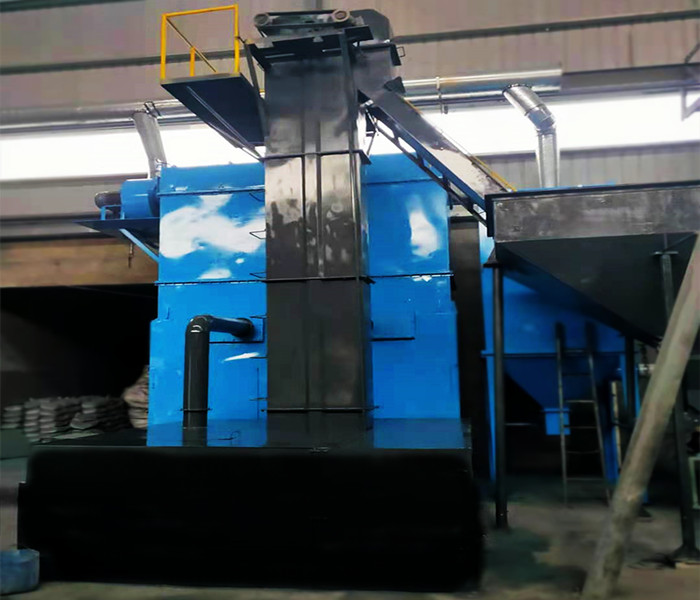

NE系列板鏈斗式提升機


NE系列板鏈斗式提升機產品概述:
  板鏈?zhǔn)蕉肥教嵘龣C(jī)是應用廣泛的一種垂直提升設備,它被用來提升各種散狀物料,如:礦石、煤、水泥、水泥熟料等。  NE型板鏈斗式提升機是由國外引進先進技術研制的新產品,主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料.鏈條是高品質合金鋼高強度板式鏈條,抗磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。
  NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)在各工業國家應用極廣,由于節能效率高,正在逐步淘汰HL型等環鏈?zhǔn)教嵘龣C(jī)。該系列為流入式喂料,物料流入料斗內靠板鏈提升到上端,在物料重力作用下自行卸料。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板鏈斗式提升機工作原理:
   NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)是流入式喂料,物料流入料斗內靠板鏈提升到上端,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大;且生產能高,能耗較低,可逐步代替其他類型提升機,其主要參數見下表。該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。
NE系列板鏈斗式提升機主要結構:
   NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。   運行部件---由料斗和特定的板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
   驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
   上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。    中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
   下部裝置---安裝有自動張緊裝置。NE系列板鏈斗式提升機主要部件特點:
  1.上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。
  2.中間節:部分中間節裝有軌道(雙排節),以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。
  3.下部裝置:安裝有張緊裝置, NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。
  4.上下鏈輪采用 ZG310-570。整體調質,HB229-269齒面淬火HRC40~48。
  5.板鏈:鏈板采用 45 # HRC36~42
NE系列板鏈斗式提升機主要特點
  1.密封性好,環境污染少。
  2.操作、維修方便、易損件少。
  3.使用成本低,由于節能和維修少,使用成本極低。
  4.運行可靠,先進的設計原理,保證整機運行的可靠性。
  5.結構剛性好,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。
  6.機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。
  7.輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h 。
  8.操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物料的垂直提升。
NE系列板鏈斗式提升機技術參數表:

型號 提升量(立方米/小時) 物料塊度小于等于
占百分比 %
10 25 50 75 100
NE15 15 65 50 40 30 25
NE30 32 60 75 58 47 40
NE50 60 90 75 58 47 40
NE100 110 130 105 80 65 55
NE150 170 130 105 80 65 55
NE200 210 170 135 100 85 70
NE300 320 170 135 100 85 70
NE400 380 205 165 125 105 90
NE500 470 240 190 145 120 100
NE600 600 240 190 145 120 100
NE800 800 275 220 165 135 110
