TD型斗式提升機

2012/12/5
9011

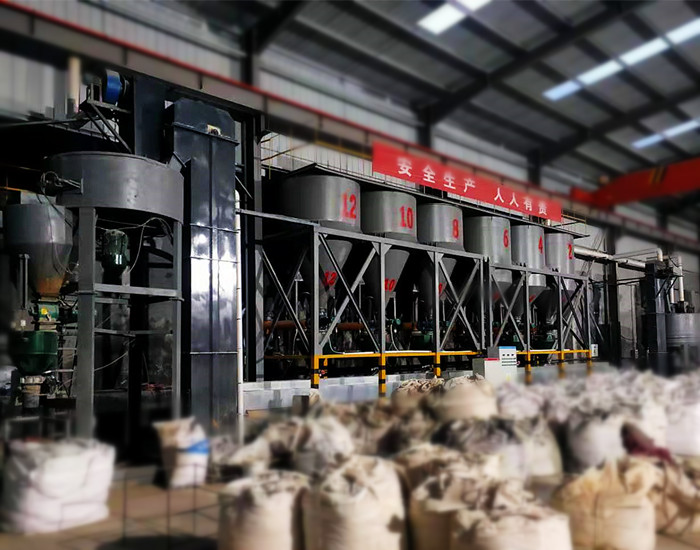

TD型斗式提升機產品概述:

TD系列提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度小于等于40m。TD型按JB3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式，較新型。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TD型斗式提升機基本結構:

TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

TD型斗式提升機結構形式:傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可避免安裝應力。

TD型斗式提升機主要特點:

1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。

2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。

3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。

4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

TD型斗式提升機技術參數表:

型號

TD160

TD250

TD315

TD400

料斗形式

Q

h

zD

Sd

Q

h

zD

Sd

Q

h

zD

Sd

Q

h

zD

Sd

輸送量(m³/h)

5.4

9.6

9.6

16

12

22

23

35

17

30

25

40

24

46

41

66

斗寬(mm)

160

250

315

400

斗容(L)

0.5

0.9

4.2

1.9

1.3

2.2

3.0

4.6

2

3.6

3.8

5.8

3.1

5.6

5.9

9.4

斗距(mm)

280

350

360

450

400

500

480

560

帶寬(mm)

200

300

400

500

斗速(m/s)

1.4

1.6

1.6

1.8

物料量大塊(mm)

25

35

45

55

型號

TD500

TD630

TD160

TD250

TD350

TD450

料斗形式

Q

h

zD

Sd

h

zD

Sd

Q

S

Q

S

Q

S

Q

S

輸送量(m³/h)

38

70

58

92

85

89

142

4.7

8

18

22

25

42

50

72

斗寬(mm)

500

630

160

250

350

450

斗容(L)

4.8

9

9.3

15

14

14.6

23.5

0.65

1.1

2.6

3.2

7

7.8

14.5

15

斗距(mm)

500

625

710

300

400

500

640

帶寬(mm)

600

700

200

300

400

500

斗速(m/s)

1.8

2

1

1.25

1.25

1.25

物料量大塊(mm)

60

70

25

35

45

55
